您当前位置: 首页 > 柱塞阀 > 柱塞阀 > U11S、U41S柱塞阀

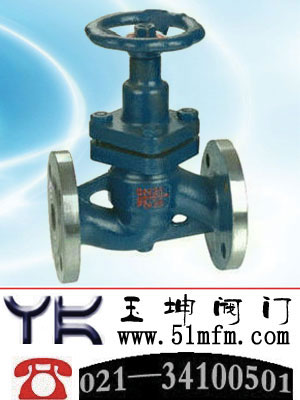

点击查看U11S、U41S柱塞阀大图
名称: 柱塞阀
型号: U11S、U41S
口径: DN15-DN300
压力: 0.1Mpa-4.0Mpa
材质: 铸铁、铸钢、不锈钢
简介: 上海玉坤阀门有限公司主要生产【柱塞阀】系列,上海市名牌企业。“玉坤”牌阀门具有在石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业具有较高的知名度及影响力,我厂自创办以来不断以科技创新,努力开发以国代进,主要按中国GB、JB、美标API、ANSI、英国BS、德标DIN、法国NF、日本JIS、JPI标准生产。并可根据用户特殊要求冶炼和制造。如果您对材质、压力、口径等有特别要求,欢迎您向服务部来电咨询。服务电话:021-34100501
柱塞阀相关产品
 > U11S、U41S柱塞阀

上海玉坤阀门有限公司柱塞阀产品详情

法兰柱塞阀简介:
法兰柱塞阀柱塞阀是我厂引进国外先进技术,结合国内实际研制开发,它的设计与制造是为了解决普通截止阀存在的缺陷,普通截止阀上密封采用坯根填料,无法排除外泄现象,下密封由阀瓣与阀体通道平面或角度密封(金属密封),密封面因金属间的磨损而导致泄漏,且维修困难;柱塞阀的结构特点是由一个不锈钢柱塞、上下两只富弹性密封圈及一个金属隔框组成,密封效果由柱塞与密封圈紧密配合来达到,柱塞插在两只密封圈中,密封面积远大于普通截止阀;开关柱塞阀时,柱塞在密封圈中缓慢移动,接触面几乎不磨损,关闭时,柱塞插入下密封圈,截断流道;开启时,柱塞虽然脱离下密封圈,但仍藏在上密封圈内,保持与外界隔离,不致发生泄漏。密封圈是科技产品,是柱塞阀的关键零件,它由聚四氟乙烯、石墨、高弹性胶等组成,经百万次往复运动测试,仍可提供良好的密封性能。同时阀门开启力矩小、密封面积大、适用介质广、适应温度高、密封性可靠、使用寿命长、维修方便等特点。广泛适用于石油、化工、电力、制药、食品、纺织、印染、锅炉、机械等行业。

法兰柱塞阀结构及使用说明:
密封圈是法兰柱塞阀的心脏。主要含有聚四氟乙稀和一种高质弹性胶及石墨。密封圈不只表面含石墨,石墨伸展及整个密封圈各部。因此在整个使用寿命中密封圈都保持特别出色的自我润滑性能。密封圈的适用温度由-10℃至350℃。准确应用可参阅本资料内压力/温度图。密封圈的适用介质:强烈无机酸、食物、传热油、水、蒸汽、气、油溶剂及很多其他媒介。密封圈具有高强度、高耐磨、回弹性强、尺寸准确而且具有良好复原特性,所以有极好保持形状的性能及长久寿命。

法兰柱塞阀渗漏的处理:
假如久用之后出现渗漏,应将阀门关闭,然后按对角方式稍微拧紧阀盖上的螺母,直到渗漏现象消除为止。注意!千万不可将螺母一次性拧到底。

更新法兰柱塞阀的维修的方法:
当阀盖上的螺母已经拧到底不能消除渗漏现象时,就要维修,维修时就需要换密封圈。这里讲“更换”不必将泄漏的柱塞阀阀体从管道上分离下来,而是新密封圈替换旧密封圈。此程序无需特别器具或技术人员。每个熟练工人皆毫无困难地更换密封圈,为了更方便安装工作,我们提供一套简单的工具-灯笼式(隔框、密封圈)取出器,具体步骤如下:
1、切断上游流体,使待修阀门(以下简称阀门)不再有流体流过,开启阀门(全部开启);
2、拆下螺母,朝关闭方向旋转手轮,将阀盖带出;
3、待阀盖螺柱孔脱离双头螺栓时,将阀盖绕阀杆转一小角度,使阀盖法兰底面对着双头螺栓头;
4、反方向旋转手轮,让阀盖抵在双头螺栓上,继续反转手轮直到柱塞拔脱上密封圈;
5、用灯笼式取出器取出上密封圈、隔框、用起子起出下密封圈;
6、用新密封圈代替旧密封圈,按照下密封圈-隔框-上密封圈的顺序装入阀体内;
7、擦净密封圈内表面和柱塞外表面后,将柱塞连同阀盖、阀杆等一起就位,拧上螺母,将阀盖端面压在上密封圈上;
8、朝关闭方向旋入手轮,将柱塞压入密封圈中;
9、按照“重新收紧的保养程序”一节办理;



法兰柱塞阀规格型号:

型号
公称压力(mpa)
试验压力
工作温度
适用介质
壳体
密封(液)
密封(气)
U41S-1.6
1.6
2.4
1.76
0.6
≤250℃
瞬时300℃
水、蒸汽、油品等
U41S-2.5
2.5
3.75
2.75
U41S-4.0
4.0
6.0
4.4


法兰柱塞阀主要零件名称:

零件名称
灰铸铁
铸钢
不锈钢
Z
C
P
阀体阀盖
HT200
WCB
ZG1Cr18Ni9Ti
柱塞
ZG1Cr18Ni9Ti
ZG1Cr18Ni9Ti
ZG1Cr18Ni9Ti
阀杆
45
45
1Cr18Ni9Ti
密封圈
聚四氟乙烯+石墨+高弹性胶(8202型)


螺纹柱塞阀主要规格尺寸:

螺纹柱塞阀U11S-1.6P
公称通径
DN(mm)
G
L
L1
S
H
H1
D0
重量(公斤)
15
1/2"
90
14
32
120
148
80
1.8
20
3/4"
100
16
36
140
174
80
2.2
25
1"
120
18
46
165
207
100
3.0
32
11/4"
140
20
55
175
215
120
5.0
40
11/2"
170
22
65
196
246
180
8.0
50
2"
200
24
80
213
268
180
11.0


法兰柱塞阀主要规格尺寸:

法兰柱塞阀U41S-1.6P
公称通径
DN(mm)
尺 寸(MM)
L
D
D1
D2
f
b
Z-Ød
D0
15
130
95
65
45
2
14
4-14
80
20
150
105
75
55
2
14
4-14
100
25
160
115
85
65
2
14
4-14
120
32
180
135
100
78
2
16
4-18
140
40
200
145
110
85
3
16
4-18
160
50
230
160
125
100
3
16
4-18
180
65
290
180
145
120
3
18
4-18
200
80
310
195
160
135
3
20
8-18
240
100
350
215
180
155
3
20
8-18
240
125
400
245
210
185
3
22
8-18
360
150
480
280
240
210
3
24
8-23
360
200
600
335
295
265
3
26
12-23
460
250
730
405
355
320
3
30
12-25
460
300
750
460
410
375
4
30
12-25
560
法兰柱塞阀U41S-2.5P
公称通径
DN(mm)
尺 寸(MM)
L
D
D1
D2
f
b
Z-Ød
D0
15
130
95
65
45
2
16
4-14
80
20
150
105
75
55
2
16
4-14
100
25
160
115
85
65
2
16
4-14
120
32
180
135
100
78
2
18
4-18
140
40
200
145
110
85
3
18
4-18
200
50
230
160
125
100
3
20
4-18
200
65
290
180
145
120
3
22
8-18
200
80
310
195
160
135
3
22
8-18
280
100
350
230
190
160
3
24
8-23
280
125
400
270
220
188
3
28
8-25
400
150
480
300
250
218
3
30
8-25
400
200
600
360
310
278
3
34
12-25
500
250
730
425
370
332
3
36
12-30
500
300
750
485
430
390
4
40
16-30
560
法兰柱塞阀U41S-4.0P
公称通径
DN(mm)
尺 寸(MM)
L
D
D1
D2
f
b
Z-Ød
D0
15
130
95
65
45
2+4
16
4-14
100
20
150
105
75
55
2+4
16
4-14
100
25
160
115
85
65
2+4
16
4-14
120
32
180
135
100
78
2+4
18
4-18
140
40
200
145
110
85
3+4
18
4-18
160
50
230
160
125
100
3+4
20
4-18
180
65
290
180
145
120
3+4
22
8-18
185
80
310
195
160
135
3+4
22
8-18
200
100
350
230
190
160
3+4.5
24
8-23
240
125
400
270
220
188
3+4.5
28
8-25
250
150
480
300
250
218
3+4.5
30
12-30
250
200
600
375
320
282
3+4.5
38
12-34
460
250
730
445
385
345
3+4.5
42
16-34
460
300
750
510
450
410
3+4.5
46
16-35
550
