您当前位置: 首页 > 蝶阀 > 蝶形止回阀 > H76X蝶形止回阀

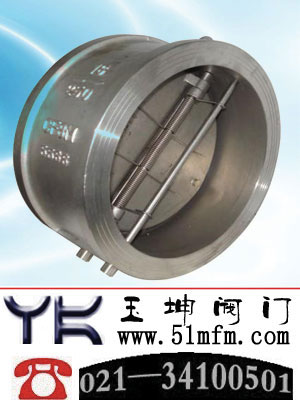

点击查看H76X蝶形止回阀大图
名称: 蝶形止回阀
型号: H76X
口径: DN40-DN800
压力: 1Mpa-2.5Mpa
材质: 灰铸铁、铸钢、不锈钢等
简介: 上海玉坤阀门有限公司主要生产【蝶形止回阀】,上海市名牌企业。“玉坤”牌蝶阀具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,开关迅速、90°往复回转,驱动力矩小等特点,用于截断、接通、调节管路中的介质,具有良好的流体控制特性和关闭密封性能。公司产品价格合理、规格齐全、交货快捷,为客户提供阀门选型及全方位售后服务。如果您对材质、压力、口径等有特别要求,欢迎您向服务部来电咨询。服务电话:021-34100501
蝶形止回阀相关产品
 > H76X蝶形止回阀

【上海玉坤阀门有限公司蝶形止回阀产品详情】
H76H、H76Y、H76W、H76X、H76F 型对夹蝶形止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路,阻止介质逆向流动之用。

【玉坤阀门产品特点】
1、体积小,重量轻,结构紧凑、维修方便
2、阀板采用对偶式,在弹簧的弹性力下矩下可自行速闭
3、因速闭作用,可防止介质倒流
4、阀体结构长度尺寸小,刚性好
5、安全方便,可用于水平垂直两个方向安装

【玉坤阀门执行标准】
1、法兰连接尺寸:GB/T1724.1-98
2、结构长度:GB/T12221-1989,ISO5752-82

【玉坤阀门性能参数】

型号
工作压力(MPa)
适用温度(℃)
适用介质
阀体材料
H76H-10C~40
1.0~4.0
-29~425
水、蒸汽、油品
碳钢
H76W-10P~25
1.0~2.5
≤150
硝酸类
不锈钢
H76Y-40P
4.0
≤150
硝酸类
不锈钢

HH47、H47XF、HDH47X 蝶式缓冲止回阀主要外形和连接尺寸

公称通径DN (mm) 尺寸 (mm)
L H B1 B2
200 230 550 540 600
250 250 630 600 700
300 270 690 650 740
350 290 780 710 800
400 310 860 770 870
450 330 910 830 920
500 350 980 900 1000

公称通径DN (mm) 尺寸 (mm)
L H B1 B2
600 390 1070 1090 1250
700 430 1220 1200 1360
800 470 1320 1320 1480
900 510 1430 1420 1580
1000 550 1550 1550 1700
1200 630 1800 1780 1950
1400 710 1980 2000 2175



上海玉坤订货须知:
一、订货时请提供相关资料,如阀门名称、型号、公称通径(mm)及公称压力(Mpa)等。若已经有设计单位选定玉坤阀门的阀门型号,请直接向我司服务部咨询订购。
二、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们玉坤阀门工程师为您审核把关。
生产单位:上海玉坤阀门有限公司
联系电话:021-34100501/15000056788
