您当前位置: 首页 > 蝶阀 > 气动蝶阀 > ZSCW气动蝶阀

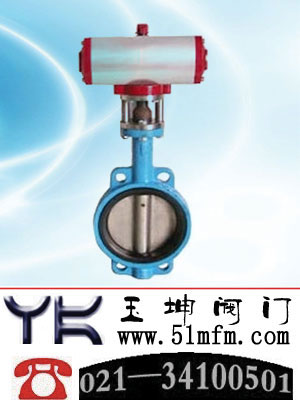

点击查看ZSCW气动蝶阀大图
名称: 气动蝶阀
型号: ZSCW
口径: DN15-DN300
压力: 0.6Mpa-6.4Mpa
材质: 铸钢、不锈钢、合金钢等
简介: 上海玉坤阀门有限公司主要生产【气动蝶阀】,上海市名牌企业。“玉坤”牌蝶阀具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,开关迅速、90°往复回转,驱动力矩小等特点,用于截断、接通、调节管路中的介质,具有良好的流体控制特性和关闭密封性能。公司产品价格合理、规格齐全、交货快捷,为客户提供阀门选型及全方位售后服务。如果您对材质、压力、口径等有特别要求,欢迎您向服务部来电咨询。服务电话:021-34100501
气动蝶阀相关产品
 > ZSCW气动蝶阀
 > D673H气动对夹式硬密封蝶阀
 > D671X对夹式气动蝶阀
 > D643H气动硬密封蝶阀

 上海玉坤阀门有限公司气动蝶阀产品详情

上海玉坤产品说明:

ZSCW气动蝶阀是一种旋转型调节阀。具有体积小、重量轻、额定流量系数大等优点,特别适合于大口径、大流量、浓浊浆液或锅炉窑烟道气控制。
  本系列产品有标准型、高温型及密封型三种。产品公称压力等级有0.1、0.25、0.6、1.0MPa,口径由50mm至1400mm,泄漏量等级有II级和VI级,流量特性为近似等百分比。
  气动切换成手动时,使用侧装手轮机构方法(对照图三);拔出定位销,向上扳动手柄,蜗轮与蜗杆啮合,压入定位销,旋转手轮即可改变流通截面。手动切换成气动时,则相反扳动手柄即可。

上海玉坤产品技术参数:

公称通径DN(mm) 50 80 100 125 150 200 250 300
额定流量系数Kv 100 200 405 620 1150 2030 3150 4550
流量特性 近似等百分比
公称压力PN(MPa) 0.1 0.25 0.6 1.0
工作温度(℃) 一般:-40~450 高温:450~560 密封性:-20~150
信号范围(KPa) 20~100
执行机构有效面积(cm2 280 400
气源压力(MPa) 0.14
阀板转角(度) 0~80
额定转角偏差(%) +2.5
基本误差值(%) ±5
回差(%) 4
死区(%) 3
泄漏量等级 II、VI
允许压差(MPa) 0.22 0.086 0.045 0.054 0.031 0.013 0.017 0.0098

订货时请用户提供以下资料:
调节阀名称、型号
公称通径(mm)
公称压力(MPa)
固有流量特性
额定流量系数(Kv)
整机作用方式
介质名称
工作温度及范围
阀体、阀内件及填料材质
所配附件
夹套调节阀须注明载热体接口形式及尺寸
低温调节阀须注明保温长度、冷箱连接方式
防爆要求
其它特殊要求
