您当前位置: 首页 > 球阀 > 三通球阀 > Q14F、Q15F螺纹三通球阀

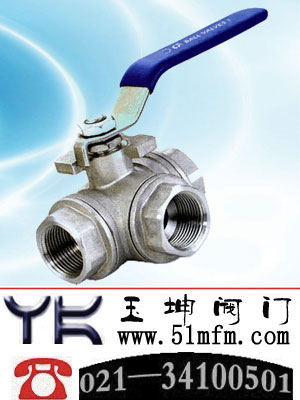

点击查看Q14F、Q15F螺纹三通球阀大图
名称: 螺纹三通球阀
型号: Q14F、Q15F
口径: DN15-DN50
压力: 1.0Mpa-6.4Mpa
材质: 铸钢、不锈钢、合金钢等
简介: “玉坤”牌螺纹三通球阀与截止阀、柱塞阀、排污阀,结构长度相符,扩大了球阀使用范围,广泛用于石油、化工、橡胶、造纸、制药等行业,可替代截止阀、柱塞阀、快速排污阀。适用介质:水、蒸汽、导热油等酸类。螺纹三通球阀是由本公司自主研发设计。气动金属螺纹三通球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点。如果您对材质、压力、口径等有特别要求,欢迎您向服务部咨询来电。服务电话:021-34100501
三通球阀相关产品
 > Q45F、Q44F三通球阀
 > Q14F、Q15F螺纹三通球阀
 > Q644F、Q645F气动三通球阀
 > Q945F、Q944F电动三通球阀
 > Q41F法兰连接三通球阀
 > Q45F、Q44FT型三通球阀
 > Q45F三通T型球阀

 上海玉坤阀门有限公司螺纹三通球阀产品详情
螺纹三通球阀概述
公称压力:2.5MPa
适用稳定范围:-20~232℃~350℃
适用介质:水、油、气及某些腐蚀性液体(W。O。G)
螺纹类型:G.NPT.BSPT.BSP.DIN259/2999

螺纹三通球阀性能参数与主要尺寸

序号NO
零件名称
材质
1
阀体
不锈钢CF8M/CF8
2
阀盖
不锈钢CF8M/CF8
3
不锈钢CF8M/CF8
4
球垫
聚四氟乙烯PTFE
5
阀杆
不锈钢CF8M/CF8
6
填料
聚四氟乙烯PTFE
7
中口
聚四氟乙烯PTFE
8
大薄片
聚四氟乙烯PTFE
9
压盖螺母
不锈钢CF8M/CF8
10
手柄
不锈钢CF8M/CF8
11
流向指示牌
ALUMINUM
12
华司
不锈钢CF8
13
螺帽
不锈钢CF8
14
锁定装置
不锈钢CF8
15
皮套
塑料
16
盲盖
不锈钢CF8M/CF8

螺纹三通球阀L型主要尺寸                                                                单位:mm

SIZE
d
L
H
D1
B
W1
W2
h
重量WT(g)
1/2"
12.7
64
53
97
32.0
22.4
35.0
10-24UNC
530
3/4"
16.0
76
63
126
38.0
22.4
35.0
10-24UNC
700
1"
20.0
87
66
126
43.5
22.4
35.0
10-24UNC
980
1 1 / 4 "
25.0
96
81
145
48.0
22.4
35.0
10-24UNC
1950
1 1 / 2 "
32.0
114
83
145
57.0
25.4
38.1
1/4-20UNC
2950
2"
38.1
142
96
204
71.0
25.4
38.1
1/4-20UNC
4450

螺纹三通球阀T型主要尺寸                                                                              单位:mm

SIZE
d
L
H
D1
B
F
G
W1
W2
h
重量WT(g)
1/2"
12.7
75
59
126
71.0
235
37.5
22.4
35.0
10-24UNC
530
3/4"
16
85
64
126
81.5
390
42.5
22.4
35.0
10-24UNC
725
1"
20
100
80
145
102.0
505
51.5
22.4
35.0
10-24UNC
1000
1 1 / 4 "
25
115
90
145
108.5
510
57.5
25.4
38.0
10-24UNC
2000
1 1 / 2 "
32
125
96
204
121.0
580
63.0
25.4
38.1
1/4-20UNC
3000
2"
38.1
148
106
204
138.5
655
73.0
25.4
38.1
1/4-20UNC
4650
