您当前位置: 首页 > 球阀 > 焊接球阀 > Q61F高压对焊球阀

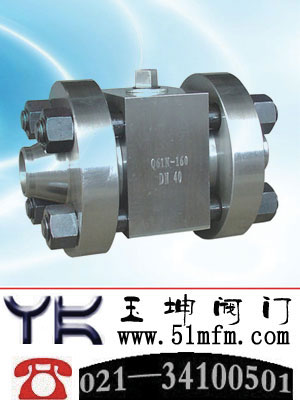

点击查看Q61F高压对焊球阀大图
名称: 高压对焊球阀
型号: Q61F
口径: DN10-DN100
压力: 0.6MPa-6.4MPa
材质: 铸钢、不锈钢、合金钢等
简介: “玉坤”牌高压对焊球阀与截止阀、柱塞阀、排污阀,结构长度相符,扩大了球阀使用范围,广泛用于石油、化工、橡胶、造纸、制药等行业,可替代截止阀、柱塞阀、快速排污阀。适用介质:水、蒸汽、导热油等酸类。高压对焊球阀是由本公司自主研发设计。气动金属高压对焊球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点。如果您对材质、压力、口径等有特别要求,欢迎您向服务部咨询来电。服务电话:021-34100501
焊接球阀相关产品
 > Q61F高压对焊球阀
 > Q61F三片式活接对焊球阀
 > Q61F对焊球阀

上海玉坤阀门有限公司高压对焊球阀产品详情

高压对焊球特性:
公称压力:16-32MPa
适用温度范围:-20~232℃~350℃
适用介质:水、油、气及某些腐蚀性液体(W O G)
焊接类型:对焊(BW)、承接焊(SW)



高压对焊球主要零部件材料:

适用介质 型号 阀体 球体、阀杆 手柄 密封圈 垫片、填料
水、蒸汽、油品 Q61N-160/320C
A105、45 1Cr18/Cr18Ni9Ti
聚四氟乙烯
增强聚四氟乙烯
对位聚苯
聚四氟乙烯
对位聚苯
硝酸类 Q61N-160/320P
304/1Cr18Ni9Ti 304/1Cr18Ni9Ti
醋酸类 Q61N-160/320R
316/1Cr18Ni12Mo2Ti 316/1Cr18Ni12Mo2Ti
高压对焊球主要外形尺寸:
型号 公称通径 尺寸(mm)
L L1 D D1 H L0
Q61 F -160
N

10 150 60 90 17 58 220
15 170 70 100 23 62 220
20 191 81 110 29 75 250
25 205 95 115 36 80 250
32 230 110 150 43 96 300
40 260 120 170 49 111 400
50 330 140 200 61 128 400
65 360 150 225 80 180 500
80 380 160 270 105 200 600
100 430 188 320 118 245 800
