您当前位置: 首页 > 球阀 > 法兰球阀 > Q41F不锈钢球阀

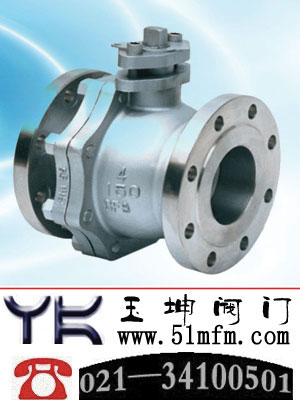

点击查看Q41F不锈钢球阀大图
名称: 不锈钢球阀
型号: Q41F
口径: DN15-DN250
压力: 1.6Mpa-10.0MPa
材质: 铸铁、铸钢、不锈钢等
简介: “玉坤”牌不锈钢球阀与截止阀、柱塞阀、排污阀,结构长度相符,扩大了球阀使用范围,广泛用于石油、化工、橡胶、造纸、制药等行业,可替代截止阀、柱塞阀、快速排污阀。适用介质:水、蒸汽、导热油等酸类。不锈钢球阀是由本公司自主研发设计。气动金属不锈钢球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点。如果您对材质、压力、口径等有特别要求,欢迎您向服务部咨询来电。服务电话:021-34100501
法兰球阀相关产品
 > Q341F蜗轮浮动法兰球阀
 > Q641F不锈钢气动球阀
 > Q41F手动法兰球阀
 > Q41F不锈钢球阀

上海玉坤阀门有限公司产品详情

性能规范

产品型号DN/mm 公称压力 试验压力 工作温度 适用介质
壳体 密封(液) 密封(气)
Q41F-16 1.6 2.4 1.76 0.6 ≤250°C 瞬时300°C 水,蒸,汽,油酸性
Q41F-25 2.5 3.75 2.75
Q41F-40 4.0 6.0 3.75

主要零件材料

零件名称 铸钢 不锈钢 铬镍钼钛钢
C P R
阀体 WCB ZG1C18Ni9Ti ZG1C18Ni12TiMO2Ti
球体 ZG1Cr18Ni9Ti ZG1C18Ni9Ti ZG1C18Ni12TiMO2Ti
阀杆 2Cr13 2Cr13 ZG1C18Ni12TiMO2Ti
密封圈 聚四氟乙烯+石墨+高弹性胶(8202型)

Q41F-16型

公称通径DN/mm
尺寸/mm
L
D
D1
D2
b
Z-фd
H LO
20
140 105 75 55 16 4-14 110 150
25
150
115
85
65
16
4-14
120 160
32
165
135
100
78
16
4-18
145 160
40
180
145
110
85
16
4-18
155 250
50
200
160
125
100
18
4-18
175 300
65
220
180
145
120
18
4-18
195 300
80
250
195
160
135
20
8-18
225 320
100
280
215
180
155
20
8-8
255 320
125
320
245
210
185
22
8-18
285 400
150
360
280
240
210
24
8-23
295 400
200
400
335
295
265
26
12-23
355 450


Q41F-25型


公称通径DN/mm
尺寸/mm
L
D
D1
D2
b
Z-фd
H LO
20 140 105 75 55 2 4-14 110 150
25 150 115 85 65 2 4-14 120 160
32 165 135 100 78 2 4-18 145 160
40 180 145 110 85 3 4-18 155 250
50 200 160 125 100 3 4-18 175 300
65 220 180 145 120 3 8-18 195 300
80 250 195 160 135 3 8-18 225 320
100 280 230 190 160 3 8-18 255 320
125 320 270 220 188 3 8-23 285 400
150 360 300 250 218 3 8-25 295 400
200 400 360 310 278 3 12-25 335 450


Q41F-40型


公称通径DN/mm
尺寸/mm
L
D
D1
D2
D6
f
b
Z-фd
H
20
140
105
75 55 51 2 16 4-14 110
25
150
115 80 65 58 2 16 4-14 120
32
180
135 100 78 66 2 18 4-18 140
40
200
145 110 85 76 3 20 4-18 155
50
230
160 125 100 88 3 20 4-18 175
65
290
180 145 120 110

3

22 8-18 195
80
310
195 160 135 120 3 22 8-18 225
100 350 230 190 160 150 3 24 8-23 250
125 400 270 220 188 176 3 28 8-25 270
150 480 300 250 218 204 3 30 8-25 290
200 600 375 320 282 260 3 38 12-30 350
