您当前位置: 首页 > 球阀 > 固定球阀 > Q647F气动固定式球阀

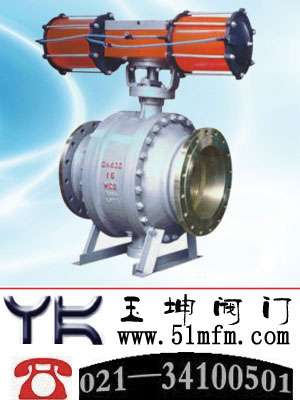

点击查看Q647F气动固定式球阀大图
名称: 气动固定式球阀
型号: Q647F
口径: DN50-DN500
压力: 0.6Mpa-10.0Mpa
材质: 铸钢、不锈钢、合金钢等
简介: “玉坤”牌气动固定式球阀与截止阀、柱塞阀、排污阀,结构长度相符,扩大了球阀使用范围,广泛用于石油、化工、橡胶、造纸、制药等行业,可替代截止阀、柱塞阀、快速排污阀。适用介质:水、蒸汽、导热油等酸类。气动固定式球阀是由本公司自主研发设计。气动金属气动固定式球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点。如果您对材质、压力、口径等有特别要求,欢迎您向服务部咨询来电。服务电话:021-34100501
固定球阀相关产品
 > Q347F长输管线固定球阀
 > Q347F、Q347Y固定球阀
 > Q647F气动固定式球阀
 > Q347F蜗轮固定式球阀
 > Q947F电动固定式球阀

上海玉坤阀门有限公司产品详情

气动固定式球阀概述:
Q647型气动固定式球阀是新一代高性能球阀,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径场合。先进的弹簧预阀座组件,具有自紧特性,实现上游密封。每阀有两个阀座,每个方向都能密封因而安装没有流向限制,是双向。本阀有二块式和三块式两种阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部设有弹簧保证阀座紧贴球体,保持密封。上下阀杆均设有PTFE轴承,减少磨擦,操作省力,小轴底部没有调整片,保证球与密封圈的接处位置。采用全通径的结构使阀门流量孔么与管线内径一致,以便管线清扫。


气动固定式球阀主要性能规范

型 号
试验压力ps(MPa)
工作温度(℃)
适用介质
壳 体
密封(液)
密封(气)
Q647F-10
1.5PN
1.1PN
0.6 MPa
-29-200(加玻纤增强聚四氟乙烯)、-29-300(对位聚苯)
水、蒸汽、油品等
Q647F-16
硝酸等腐蚀性介质
强氧化性介质
Q647F-25
Q647F-64
醋酸等腐蚀性介质
Q647F-160
尿素等腐蚀性介质

气动固定式球阀主要零件材料


阀 体
球体、阀杆
阀 座
WCB
2Cr13
加玻纤增强聚四氟乙烯、对位聚苯
ZG1Cr18Ni9Ti
1Cr18Ni9Ti
CF8
0Cr19Ni9-(304)
CF3
00Cr19Ni11-(304L)
ZG1Cr18Ni-12Mo2Ti
1Cr18Ni12-Mo2Ti
CF8M
0Cr17Ni12-Mo2(316)
CF3M
00Cr17Ni14-Mo2(316l)

气动固定式球阀主要外型尺寸

PN1.0(MPa)
通径(DN)
L
d1
D
D1
D2
b
Z-d
H
重量
125
356
125
245
210
185
22
8-18
542
90
150
394
150
280
240
210
22
8-23
572
130
200
457
200
335
295
265
24
8-23
636
203
250
533
250
390
350
320
26
12-23
726
245
300
610
300
440
400
368
26
12-23
859
399
350
686
350
500
460
428
26
16-23
927
498
400
762
400
565
515
482
26
16-25
1080
818
450
864
450
615
565
532
28
20-25
1120
1037
500
914
500
670
620
585
28
20-25
1150
1255
