您当前位置: 首页 > 管道配件 > 伸缩接头 > SSJB/AY压盖式松套伸缩接头压盖式松套伸缩接头

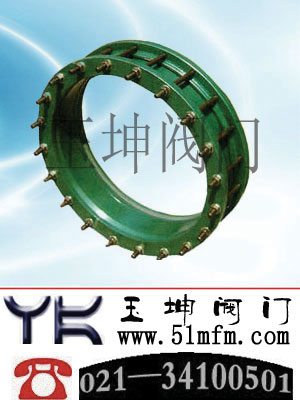

点击查看SSJB/AY压盖式松套伸缩接头压盖式松套伸缩接头大图
名称: 压盖式松套伸缩接头
型号: SSJB/AY压盖式松套伸缩接头
口径: DN65-DN4000
压力: 1.0Mpa-2.5Mpa
材质:
简介: 上海玉坤阀门有限公司主要生产【压盖式松套伸缩接头】等管道阀门系列,上海市名牌企业。“玉坤”牌压盖式松套伸缩接头具有在石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业具有较高的知名度及影响力。并可根据用户特殊要求冶炼和制造。公司产品价格合理、规格齐全、交货快捷,为客户提供压盖式松套伸缩接头选型及全方位售后服务。如果您对材质、压力、口径等有特别要求,欢迎您向服务部来电咨询。服务电话:021-34100501
伸缩接头相关产品
 > SSJB/AY压盖式松套伸缩接头压盖式松套伸缩接头

上海玉坤阀门SSJB/AY压盖式松套伸缩接头产品简介

    本产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

    压盖松套伸缩接头型号SSJB(GB/T12465-1999)或AY(GB/T12465-2002)型,使管道的连接简便,快速、安全、可靠。

上海玉坤阀门SSJB/AY压盖式松套伸缩接头性能特点

    压盖松套补偿接头产品结构设计合理,密封性能可靠:两端采用承插连接,安装,拆卸简便。适合连接输送水、油、气及颗粒粉状物的钢管、铸铁管、球墨铸铁管、PVC管、ABS管等,在连接管子的同时能补偿管道-定范围内的轴向位移及挠曲、偏心。

上海玉坤阀门SSJB/AY压盖式松套伸缩接头主要性能参数(SSJB/AY)

公称通径DN 管子插入长度Lo 伸缩量δ(mm) 可挠量 偏心量(mm)
65-250 70 ±45 2 3
300-700 85 ±55 4
800-3000 110 ±75 5
3200-4000 140 ±130 6

上海玉坤阀门SSJB/AY压盖式松套伸缩接头主要性能参数(SSJB/AY)

公称通径DN 管子外径DW 外形尺寸 n-Th
L1 L D 0.25-1.6Mpa 2.5-6.4Mpa
65 76 180 208 155 4-M12 4-M12
80 89 165
100 108 190 4-M16
114 195
125 133 215
140 225
150 159 220 245 4-M16 6-M16
168 255
200 219 310
250 273 223 375 6-M20 8-M20
300 325 220 273 440
350 355 470 8-M20 10-M20
377 490
400 406 520
426 540
450 457 570 10-M20 12-M20
480 590
500 508 625
530 645
600 61O 730
630 750
700 720 850 12-M20 14-M20
800 820 290 355 965 12-M24 16-M24
900 920 1065 14-M24 18-M24
1000 1020 1165
1200 1220 1365 16-M24 20-M24
1400 1420 377 1590 18-M24 24-M27
1500 1520 1690 28-M27
1600 1620 1795 20-M27 30-M30
1800 1820 2000 22-M27 32-M30
2000 2020 2200 24-M27 -
2200 2220 400 2420 26-M30
2400 2420 2635 28-M30
2600 2620 400 2835 30-M30
2800 2820 3040 32-M33
3000 3020 3240 34-M33
3200 3220 3440 36-M33
3400 3420 490 3640 38-M33
3600 3620 3860 40-M33
3800 3820 500 4080 40-M36
4000 4020 4300 42-M36
