您当前位置: 首页 > 调节阀 > 精小型调节阀 > ZJHP、ZJHM精小型气动调节阀

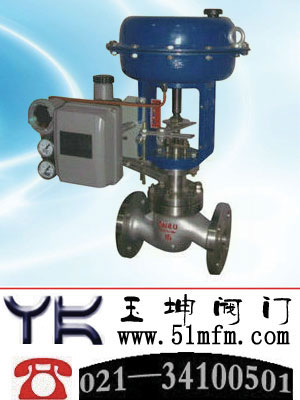

点击查看ZJHP、ZJHM精小型气动调节阀大图
名称: 精小型气动调节阀
型号: ZJHP、ZJHM
口径: DN25-DN400
压力: 0.1Mpa-6.4Mpa
材质: 铸钢、不锈钢
简介: 上海玉坤阀门有限公司主要生产【精小型气动调节阀】系列,上海市名牌企业。“玉坤”牌阀门具有在石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业具有较高的知名度及影响力。并可根据用户特殊要求冶炼和制造。公司产品价格合理、规格齐全、交货快捷,为客户提供阀门选型及全方位售后服务。如果您对材质、压力、口径等有特别要求,欢迎您向服务部来电咨询。服务电话:021-34100501
精小型调节阀相关产品
 > ZJHP、ZJHM精小型气动调节阀

上海玉坤阀门有限公司精小型气动调节阀产品详情

精小型气动调节阀用途:
精小型气动调节阀形小、体轻、高性能、大容量、是符合IEC标准的新一代通用调节阀产品。它适用于一般流体介质和工艺条件生产过程控制系统。ZJHP型气动单座调节阀由气动多弹簧薄执行机构和低流阻单座组成,新型执行机构高度氏、重量轻、装校简便,新型阀体结构紧凑、流道通畅,具有大的流量系数。本产品操作稳定,具有可靠的动作特性,微小的阀座泄漏、精确的流量特性、宽大的可调范围等特点。它必将以独特的优点在广泛应用中取得高质量的控制效果。

精小型气动调节阀结构特点:

阀体、阀盖
HT200、ZG230—450、ZG1Cr18Ni9Ti
阀芯、阀座
1Cr18Ni9Ti、司钛莱合金堆焊
填料
聚四氟乙烯、柔性石墨、不锈钢波纹管
垫片
橡胶石棉板、1Cr18Ni9Ti、石棉缠绕垫片
膜盖
A3
波纹膜片
丁腈橡胶夹增强涤纶织物
弹簧
60Si2Mn
阀杆、推杆
2Cr13、1Cr18Ni9Ti
衬套
2Cr13
软密封阀芯
增强聚四氟



气动单座调节阀技术参数:
公称通径DN(mm)
25
32
40
50
65
80
100
125
150
200
250
300
400
额定流量系数Kv
单座
8
12
20
32
50
80
120
200
280
450
700
1100

双座
10
16
25
40
63
100
160
250
400
630
1000
1600
2700
额定行程L(mm)
16
25
40
60
100
膜片有效面积Ae(cm2)
280
400
600
1000
1600
公称压力PN(MPa)
1.6、4.0、6.4
固有流量特性
直线、等百分比
固有可调比R
50:1
信号范围Pr(KPa)
20~200、40~200、20~60、60~100、80~240
气源压力Ps(MPa)
0.14~0.4
允许泄漏量
Ⅳ级(单座)、Ⅲ级(双座)
工作温度t(℃)
常温型
-20~200、-40~250、-60~250
散热型
-40~450、-60~450
高温型
450~650
低温型
-60~-100、-100~-200、-200~-250
