您当前位置: 首页 > 减压阀 > 蒸汽减压阀 > Y13H、Y43H螺纹蒸汽减压阀

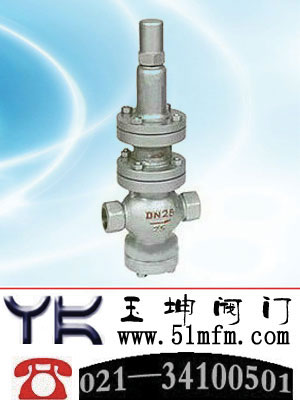

点击查看Y13H、Y43H螺纹蒸汽减压阀大图
名称: 螺纹蒸汽减压阀
型号: Y13H、Y43H
口径: DN15-DN50
压力: 0.1Mpa-16Mpa
材质: 铸铁、铸钢、不锈钢
简介: 上海玉坤阀门有限公司主要生产【螺纹蒸汽减压阀】系列,上海市名牌企业。“玉坤”牌阀门具有在石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业具有较高的知名度及影响力。并可根据用户特殊要求冶炼和制造。公司产品价格合理、规格齐全、交货快捷,为客户提供阀门选型及全方位售后服务。如果您对材质、压力、口径等有特别要求,欢迎您向服务部来电咨询。服务电话:021-34100501
蒸汽减压阀相关产品
 > Y13H、Y43H螺纹蒸汽减压阀
 > Y43H先导活塞式蒸汽减压阀

上海玉坤阀门有限公司螺纹蒸汽减压阀产品详情

螺纹蒸汽减压阀结构特点和用处:
螺纹蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。螺纹蒸汽减压阀主要用于蒸汽管路,起减压稳压作用。

螺纹蒸汽减压阀主要技术参数和性能指标:

公称压力(Mpa)
1.6
2.5
壳体试验压力(Mpa)*
2.4
3.75
密封试验压力(Mpa)
1.6
2.5
最高进口压力(Mpa)
1.6
2.5
出口压力范围(Mpa)
0.1-1.0
0.1-1.6
压力特性偏差(Mpa)△P2P
GB12246-1989
流量特性偏差(Mpa)△P2G
GB12246-1989
最小压差
0.15
0.15
渗漏量
GB12245-1989


螺纹蒸汽减压阀主要零件材料:

零件名称
零件材料
阀体阀盖底盖
WCB
阀座阀盘
2Cr13
缸套
2Cr13/25(镀硬铬)
活塞
2Cr13/铜合金
活塞环
合金铸铁
导阀座导阀杆
2Cr13
膜片
1Cr18Ni9Ti
主阀弹簧
50CrVA
导阀主弹簧
50CrVA
调节弹簧
60Si2Mn



螺纹蒸汽减压阀流量系数:

DN
15
20
25
32
40
50
Cv
1
2.5
4
6.5
9
16



螺纹蒸汽减压阀连接尺寸:

公称通径DN
G
L
H
Hl
15
1/2"
140
295
90
20
3-4"
140
330
98
25
1"
160
330
110
32
1-1/4"
180
330
110
40
1-1/4"
200
345
125
50
2"
230
345
125
