您当前位置: 首页 > 止回阀 > 对夹止回阀 > H76X对夹止回阀

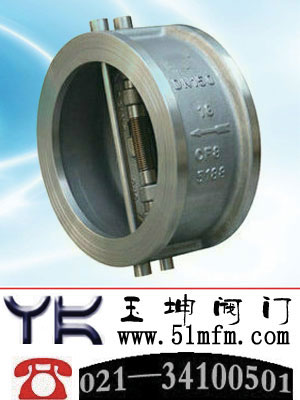

点击查看H76X对夹止回阀大图
名称: 对夹止回阀
型号: H76X
口径: DN15-DN1000
压力: 0.1Mpa-32Mpa
材质: 铸铁、铸钢、不锈钢
简介: 上海玉坤阀门有限公司主要生产【对夹止回阀】系列,上海市名牌企业。“玉坤”牌止回阀具有在石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业具有较高的知名度及影响力,我厂自创办以来不断以科技创新,努力开发以国代进,主要按中国GB、JB、美标API、ANSI、英国BS、德标DIN、法国NF、日本JIS、JPI标准生产。并可根据用户特殊要求冶炼和制造。公司产品价格合理、规格齐全、交货快捷,为客户提供阀门选型及全方位售后服务。如果您对材质、压力、口径等有特别要求,欢迎您向服务部来电咨询。服务电话:021-34100501
对夹止回阀相关产品
 > H76X对夹止回阀

上海玉坤阀门有限公司对夹止回阀产品详情:

玉坤阀门对夹止回阀结构特点:
对夹式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成,采用对夹连接。由于阀瓣的关闭行程短,并且有弹簧加载,可显著减少水锤现象。该阀主要适用于城市、工业及高层建筑给水、排水管网上、由于其结构长度一般止回阀短,对有安装空间限制的场所最为适用。

玉坤阀门对夹止回阀主要零件材料:

零件名称
阀体
阀瓣
阀杆
弹簧
阀座
材料
铸铁、铸钢
碳钢
不锈钢
不锈钢
丁腈橡胶



玉坤阀门对夹止回阀主要技术参数:

型号
公称压力PN(MPa)
强度试验压力(MPa)
密封试验压力(MPa)
适用
温度
适用
介质
H76X-10
1.0
1.5
1.1
≤80℃
清水、污水、海水
H76X-16
1.6
2.4
1.76



玉坤阀门对夹止回阀主要外形尺寸:

公称通径DN(mm)
L(mm)
H(mm)
D(mm)
1.0MPa
1.6MPa
50
43
60
105
105
65
46
73
124
124
80
64
89
142
142
100
64
110
162
162
125
70
141
192
192
150
76
168
218
218
200
89
219
272
273
250
114
273
328
328
300
114
324
378
384
350
127
356
438
444
400
140
418
489
495
450
152
457
540
555
500
152
526
594
616
600
178
626
695
734
700
229
672
810
804
800
241
778
916
910
900
241
878
1016
1010
1000
300
914
1124
1128
