您当前位置: 首页 > 电动阀门 > 电动蝶阀 > D971X/F不锈钢电动蝶阀

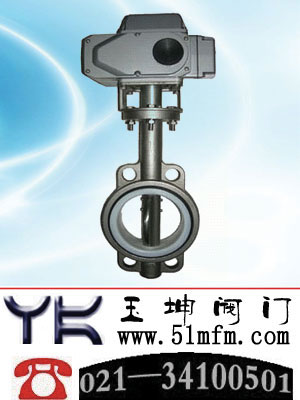

点击查看D971X/F不锈钢电动蝶阀大图
名称: 不锈钢电动蝶阀
型号: D971X/F
口径: DN50-DN300
压力: 1.6MPa
材质: 不锈钢、304、316
简介: 上海玉坤阀门有限公司【不锈钢电动蝶阀】,服务电话:021-34100501
电动蝶阀相关产品
 > D971X/F不锈钢电动蝶阀
 > (D941X)D971X电动软密封蝶阀

上海玉坤阀门有限公司不锈钢电动蝶阀产品详情:



公称通经DN(mm)

对夹式50-300

法兰式50~2000

公称药理PN(MPa)

0.6

1.0

1.6

密封试验(MPa)

0.66

1.1

1.76

强度试验(MPa)

0.9

1.5

2.4

适用温度

丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927-92标准

驱动方式

蜗轮传动、电动、气动、液动

主要零件材料:

零件名称

材料

阀体

304、WCB、QT450-10、HT200、HT250

蝶板

304、WCB、QT450-10、HT200、HT250

阀轴

2Cr13

密封圈

丁腈耐油橡胶

填料

柔性石墨

制造标准

GB/T 122387-89

法兰标准

GB9113-2000、GB17241.6-1998

结构长度标准

GB12221-89

检验标准

GB/T 13927-92

主要外型尺寸:

DN

L

H

HO

A

B

0.6MPa

1.0MPa

1.6MPa

DO

n-d

DO

n-d

DO

n-d

50

43

63

235

270

110

110

4-14

125

4-18

125

4-18

65

46

70

250

270

110

130

4-14

145

4-18

145

4-18

80

46

83

275

270

110

150

4-18

160

8-18

160

8-18

100

52

105

316

270

110

170

4-18

180

8-18

180

8-18

125

56

115

340

310

110

200

8-18

210

8-18

210

8-18

150

56

137

376

310

110

225

8-18

240

8-22

240

8-22

200

60

164

430

353

150

280

8-18

295

8-22

295

8-22

250

68

206

499

353

150

335

12-18

350

12-22

355

12-26

300

78

230

570

380

150

395

12-22

400

12-22

410

12-26



上海玉坤订货须知:
一、订货时请提供相关资料,如阀门名称、型号、公称通径(mm)及公称压力(Mpa)等。若已经有设计单位选定玉坤阀门的阀门型号,请直接向我司服务部咨询订购。
二、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们玉坤阀门工程师为您审核把关。
生产单位:上海玉坤阀门有限公司
联系电话:021-34100501/15000056788
