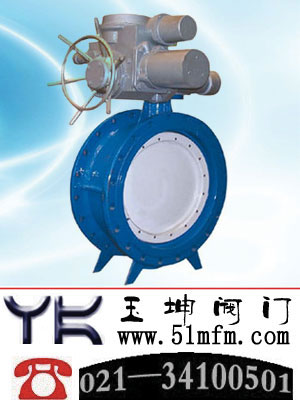

名称: 电动软密封蝶阀 型号: （D941X）D971X 口径: DN50-DN1200 压力: 0.6MPa-1.6MPa 材质: 铸铁、铸钢、不锈钢等 简介: 上海玉坤阀门有限公司【电动软密封蝶阀】，服务电话：021-34100501

电动蝶阀相关产品  > D971X/F不锈钢电动蝶阀  > （D941X）D971X电动软密封蝶阀

上海玉坤阀门有限公司电动软密封蝶阀产品详情

一、上海玉坤产品概述 二、上海玉坤产品特点   公称通经DN（mm) 50～2000 50～1600 公称药理PN（MPa) 0.6 1.0 1.6 密封试验(MPa) 0.66 1.1 1.76 强度试验(MPa) 0.9 1.5 2.4 适用温度 丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃ 适用介质 水、空气、天然气、油品及弱腐蚀性流体 泄漏率 符合GB/T13927-92标准 驱动方式 蜗轮传动、电动、气动、液动 四、上海玉坤产品主要零部件材料 零件名称 材料 阀体 WCB、QT450-10、HT200、HT250 蝶板 WCB、QT450-10、HT200、HT250 阀轴 2Cr13 密封圈 丁腈耐油橡胶 填料 柔性石墨 五、上海玉坤产品执行标准 制造标准 GB/T122387-89 法兰标准 GB9113-2000、GB17241.6-1998 结构长度标准 GB12221-89 检验标准 GB/T13927-92 六、上海玉坤FBGX(D342X)-6/10/16蜗轮传动软密封蝶阀主要外形连接尺寸单位：mm DN 主要外形连接尺寸 法兰尺寸和螺栓孔尺寸 L H H1 A B 0.6MPa 1.0MPa 1.6MPa D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d 50 108 82.5 306 80 80 140 110 88 4-14 185 125 99 4-18 165 125 99 4-18 65 112 92.5 321 80 80 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18 80 114 100 346 80 80 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18 100 127 110 387 95 95 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18 125 140 125 411 95 95 240 20 174 8-18 250 210 184 8-18 250 210 184 8-18 150 140 142.5 447 95 95 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22 200 152 170 607 190 308 320 280 254 8-18 340 295 266 8-22 340 295 266 12-22 250 165 192.5 688 190 308 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26 300 178 222.5 742 190 308 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26 350 190 252.5 797 190 308 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26 400 216 282.5 930 270 466 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30 450 222 307.5 975 270 466 595 550 518 16-22 615 565 530 20-26 640 585 548 20-30 500 229 335 1065 270 466 645 600 568 20-22 670 620 582 20-26 715 650 609 20-33 600 267 390 1225 457 625 755 705 667 20-26 780 725 682 20-30 840 770 720 20-36 700 292 447.5 1343 457 625 860 810 772 24-26 895 840 794 24-30 910 840 794 24-36 800 318 507.5 1436 457 625 975 920 878 24-30 1015 950 901 24-33 1025 950 901 24-39 900 330 557.5 1616 598 853 1075 1020 978 24-30 1115 1050 1001 28-33 1125 1050 1001 28-39 1000 410 615 1711 598 853 1175 1120 1078 28-30 1230 1160 1112 28-36 1255 1170 1112 28-42 1200 470 727.5 1971 598 853 1405 1340 1295 32-33 1455 1380 1328 32-39 1485 1390 1328 32-48 1400 530 837.5 2218 860 1345 1630 1560 1510 36-36 1675 1590 1530 36-42 1685 1590 1530 36-48 1600 600 957.5 2578 860 1345 1830 1760 1710 40-36 1915 1820 1750 40-48 1930 1820 1750 40-56 1800 670 1057.5 2689 860 1345 2045 1970 1918 44-39 2115 2020 1950 44-48 2130 2020 1950 44-56 2000 760 1162.5 3022 952 1592 2265 2180 2125 48-42 2325 2230 2150 48-48 2345 2230 2150 48-62
