您当前位置: 首页 > 球阀 > 日标球阀 > Q41F日标球阀

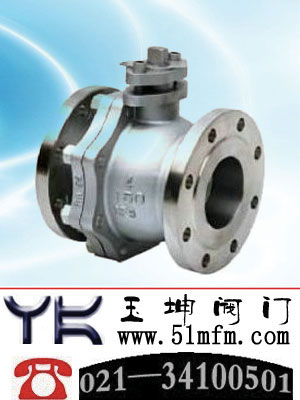

点击查看Q41F日标球阀大图
名称: 日标球阀
型号: Q41F
口径: DN40-DN1200
压力: 1.0Mpa-10Mpa
材质: 铸钢、不锈钢
简介: “玉坤”牌日标球阀与截止阀、柱塞阀、排污阀,结构长度相符,扩大了球阀使用范围,广泛用于石油、化工、橡胶、造纸、制药等行业,可替代截止阀、柱塞阀、快速排污阀。适用介质:水、蒸汽、导热油等酸类。阀日标球阀阀是由本公司自主研发设计。气动金属阀日标球阀阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点。如果您对材质、压力、口径等有特别要求,欢迎您向服务部咨询来电。服务电话:021-34100501
日标球阀相关产品
 > Q41F日标球阀

上海玉坤阀门有限公司日标球阀产品详情

上海玉坤日标球阀性能规范:

公称压力(PN)
1.6
2.5
4.0
6.4
壳体试验压力
2.4
3.8
6.0
9.6
密封试验(液)
1.8
2.8
4.4
7.0
密封试验(气)
0.5~0.7
适用介质
C       P       R
水、油品、蒸气   硝酸类    醋酸类
适用温度
≤200℃



上海玉坤日标球阀主要零件材料:

名称
WCB类
 CF8类
CF3类
CF8M类
CF3M类
阀体左体
A216-WCB
A315-CF8
A35-CF3
A351-CF8M
A351-CF3M
球体
B2-B8
A105-1025
A182-F304L
A182-F304L
A132-F316
A182-F316L
B8以上
A216-WCB
A351-CF8M
A351-CF3
A351-CF8M
A351-CF3M
阀杆
A182-F6a
A182-F304
A182-F304L
A182-F336
A182-F316L
阀座
PTFE/增强PTFE/NYLIN PTFE/Reinforced PTFE/Nyion
阀座支承圈
A105-1025
A182-F304
A182-F304L
A182-F316
A182-F316L
弹簧

3yc-7/17-49H
O形圈
NBR
氟橡胶
螺柱
A193-B7
A193-B8
螺母
A194-2H
A194-8



上海玉坤10K日标球阀主要连接尺寸及重量:

尺寸
inch
1/2"
3/4"
1"
1-1/2"
2"
2-1/2"
3"
4"
5"
6"
8"
10"
DN
15
20
25
40
50
65
80
100
125
150
200
250
L
mm
108
117
127
165
178
190
203
229
356
394
457
533
H
mm
59
63
75
97
107
142
152
178
252
272
342
345
W
mm
130
130
160
230
230
400
400
700
1100
1100
1500
1500
重量
kg
2.3
3.0
4.5
7.0
9.5
15.0
19.0
33.0
58.0
93.0
160.0
200.0



上海玉坤20K日标球阀主要连接尺寸及重量:

尺寸
inch
1/2"
3/4"
1"
1-1/2"
2"
2-1/2"
3"
4"
5"
6"
8"
10"
DN
15
20
25
40
50
65
80
100
125
150
200
250
L
mm
140
152
165
190
216
241
283
305
381
403
502
568
H
mm
59
63
75
97
107
142
152
178
252
272
342
345
W
mm
130
130
160
230
230
400
400
700
1100
1100
1500
1500
重量
kg
2.5
3.5
5.5
10.5
14.5
23.5
30.0
55.0
81.0
118.0
200.0
250.0
