您当前位置: 首页 > 球阀 > 三片式球阀 > Q11F三片式球阀

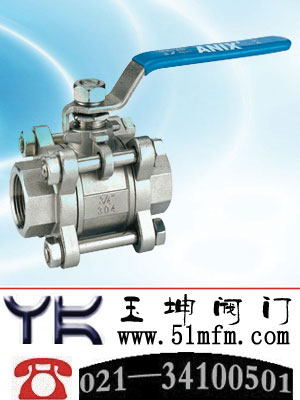

点击查看Q11F三片式球阀大图
名称: 三片式球阀
型号: Q11F
口径: DN15-DN80
压力: 1.6Mpa-10.0MPa
材质: 铸钢、不锈钢等
简介: “玉坤”牌三片式球阀与截止阀、柱塞阀、排污阀,结构长度相符,扩大了球阀使用范围,广泛用于石油、化工、橡胶、造纸、制药等行业,可替代截止阀、柱塞阀、快速排污阀。适用介质:水、蒸汽、导热油等酸类。阀三片式球阀阀是由本公司自主研发设计。气动金属阀三片式球阀阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点。如果您对材质、压力、口径等有特别要求,欢迎您向服务部咨询来电。服务电话:021-34100501
三片式球阀相关产品
 > Q41F三片式法兰球阀
 > Q61F三片式承插焊球阀
 > Q61F三片式加长对焊球阀
 > Q11F三片式球阀

 上海玉坤阀门有限公司三片式球阀产品详情

Q11三片式球阀F及对焊连接球阀分为整体式一片式、两段式及三段式。阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。 阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构,根据需要加锁以防止误操作,驱动方式:手动、电动、气动。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。内螺纹连接球阀及对焊连接球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。

公称压力 最高使用压力 试验压力(水压)
1.6MPA 120℃以下水、油、瓦斯 饱和蒸汽 阀体 阀座
1.76MPA 0.6MPA 9.5MPA 7MPA

Q11F-16P一片式
INCH 1/4″ 3/8″ 1/2″ 3/4″ 1″ 1 1/4″ 1 1/2″ 2″
DN 6 10 15 20 25 32 40 50
L 39 44 56.5 58 71 78 83 100
H 32.05 34.5 43.5 47 55 60.5 74.5 80.5
D 5 7 9.2 12.5 16 20 24.5 32
A 70 70 90 90 110 110 140 140
Q11F-16P二片式
INCH 1/2″ 3/4″ 1″ 1 1/4″ 1 1/2″ 2″
DN 15 20 25 32 40 50
L 55 66 77 87 98.5 115
H 47 55 60.5 63.5 78 87
D 15 20 25 32 40 50
A 102 125 143 143 178 178
Q11F-16P一片式
INCH 1/4″ 3/8″ 1/2″ 3/4″ 1″ 1 1/4″ 1 1/2″ 2″ 2 1/2″ 3″ 4″
DN 6 10 15 20 25 32 40 50 65 80 100
L 39 44 56.5 58 71 78 83 100 162 182 230
H 32.05 34.5 43.5 47 55 60.5 74.5 80.5 128 137 173
D 5 7 9.2 12.5 16 20 24.5 32 65 80 100
A 70 70 90 90 110 110 140 140 247 247 295
